BRAVOLL® HIT M

POPIS

Předmontovaný upevňovací prvek pro průvlačnou montáž k upevnění soklových lišt a lehkých nenosných kovových profilů používaných v kontaktních zateplovacích systémech (ETICS).

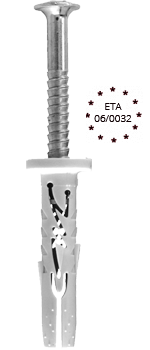

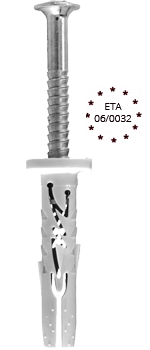

Kotva je složena z plastového hmoždinkového dříku s rovným límcem a pozinkovaného vrutu. Zatloukací vrut je pro případnou demontáž osazen křížovou drážkou Pz2.

VHODNÁ PRO

A B C
beton

zdivo
z plných
cihel

zdivo
z děrovaných
cihel

VÝHODY

  • Kotva se schválením ETA
  • Krátká a účinná efektivní rozpěrná zóna
  • Snadná a rychlá průvlečná montáž
  • Expanze zatloukáním nebo šroubováním
  • Dokonalé přílnutí díky plochému límci
  • Vyrobená ze speciálního rázuvzdorného polyamidu
  • Šroubový hřeb umožňuje demontáž kotvy
  • Štěrbina ve tvaru M zlepšuje expanzi ve všech materiálech

TECHNICKÁ DATA

  • Evropské technické schválení: ETA 06/0032
  • Technický předpis: ETAG 014
  • Užitná kategorie dle ETAG 014: A, B, C
  • Průměr kotvy: 5, 6, 8 mm
  • Minimální kotevní hloubka: 20-30 mm

ROZMĚROVÁ ŘADA

Typ BRAVOLL®

Kód

Průměr vrtáku D0
(mm)

Celková délka L (mm)

Min. kotevní hloubka Hnom (mm)

Min. hloubka vrtání h0 (mm)  Tloušťka připev. materiálu tfix (mm)  Ks/kt

HIT M 6 x 30/5P

050118

6

32

25

40 5 200

HIT M 6x40/12P

050119 6 39 25 40 12 100

HIT M 6x 50/25P

050121 6 52 25 40 25 100

HIT M 6x 65/40P

050122 6 67 25 50 40 100

HIT M 8 x 40/10P

060090 8 42 30 50 10 50

HIT M 8 x 60/30P

060091 8 62 30 50 30 50

HIT M 8 x 90/60P

060092 8 92 30 50 60 50

HIT M8x110/80P

060093 8 112 30 50 80 50

HIT M8x130/100P

060094 8 132 30 50 100 50
