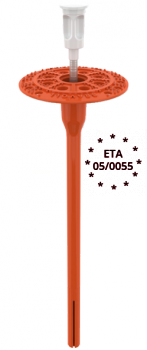

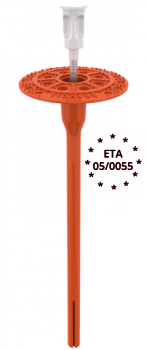

BRAVOLL® PTH-KZ
POPIS
Zatloukací talířová kotva s ocelovým trnem k mechanickému upevnění tuhých tepelně-izolačních desek v polystyrenu (EPS) a minerální vlny (MW) v kontaktních zateplovacích systémech (ETICS).
VHODNÁ PRO
| A | B | C | D |
 |
 |
 |
 |
| beton |
zdivo |
zdivo |
lehčený beton |
VÝHODY
- Vysoká únosnost – příznivá spotřeba kotev
- Hřeb z pozinkované oceli se zástřikem pro omezení prostupu tepla
- Jednoduchá a rychlá montáž skrz izolant
- Vhodná i pro velké tloušťky izolačních desek (až do 280 mm)
- Pro rychlou montáž je kotva předmontovaná
- Možnost kombinace s přídavným talířem BRAVOLL® IT PTH
TECHNICKÁ DATA
- Evropské technické schválení: ETA 05/0055
- Technický předpis: ETAG 014
- Užitná kategorie dle ETAG 014: A, B, C, D
- Kvalitativní třída A dle TP z CZB: Pro kategorii A, B
- Průměr kotvy: 8 mm
- Průměr talíře: 60 mm
- Průměr vrtání: 8 mm
- Minimální kotevní hloubka: 25 mm
- Minimální hloubka vrtání: 35-40 mm
- Bodový činitel prostupu tepla χ: 0,002 W/K
- Únosnost talířku: 2,1 kN
- Tuhost talířku: 0,7 kN/mm
TECHNICKÉ PARAMETRY
|
Kategorie materiálů |
|
Popis |
Charakteristická únosnost NRk (kN) |
|
A |
|
Beton C12/15 |
0,7 |
|
A |
Beton C16/20 – C50/60 |
0,9 |
|
|
B |
|
Plné cihly |
0,9 |
|
B |
Vápenopískové cihly |
0,9 |
|
|
B |
Dutinové tvárnice |
0,9 |
|
|
C |
|
Děrované cihly |
0,3 |
|
C |
Děrované cihly dle ÖNORM B6124 |
0,5 |
|
|
D |
|
Lehčený beton |
0,9 |
|
Krajová vzdálenost Cmin (mm) |
100 |
||
|
Osová vzdálenost Smin (mm) |
100 |
||
|
Minimální tloušťka podkladního materiálu h (mm) |
100 |
||
ROZMĚROVÁ ŘADA
40
|
Typ BRAVOLL® |
Kód |
Celková délka mm |
Průměr vrtání |
Tloušťka izolačního |
Hloubka vrtání (mm) |
|
PTH-KZ 8-75-40 |
054904 |
75 |
8 |
40 |
40 |
|
PTH-KZ 8-95-60 |
054905 |
95 |
8 |
60 |
40 |
|
PTH-KZ 8-115-60 |
054906 |
115 |
8 |
80 |
40 |
|
PTH-KZ 8-135-60 |
054907 |
135 |
8 |
100 |
40 |
|
PTH-KZ 8-155-60 |
054908 |
155 |
8 |
120 |
40 |
|
PTH-KZ 8-175-60 |
054909 |
175 |
8 |
140 |
40 |
|
PTH-KZ 8-195-60 |
054910 |
195 |
8 |
160 |
40 |
|
PTH-KZ 8-215-60 |
054911 |
215 |
8 |
180 |
40 |
|
PTH-KZ 8-235-60 |
054912 |
235 |
8 |
200 |
40 |
|
PTH-KZ 8-255-60 |
054913 |
255 |
8 |
220 |
40 |
|
PTH-KZ 8-275-60 |
054914 |
275 |
8 |
240 |
40 |
|
PTH-KZ 8-295-60 |
054915 |
295 |
8 |
260 |
40 |
VÝBĚR DÉLEK PODLE TLOUŠŤKY IZOLACE A PODKLADU
|
Typ BRAVOLL® |
Celková délka La (mm) |
Max. tloušťka izolace hd (mm) |
Max. tloušťka izolace hd (mm) |
|
|
|
Novostavba 1) |
Rekonstrukce 2) |
|
Kategorie materiálů |
A, B, C, D |
||
|
PTH-KZ 60/8-75 |
75 |
40 |
- |
|
PTH-KZ 60/8-95 |
95 |
60 |
40 |
|
PTH-KZ 60/8-115 |
115 |
80 |
60 |
|
PTH-KZ 60/8-135 |
135 |
100 |
80 |
|
PTH-KZ 60/8-155 |
155 |
120 |
100 |
|
PTH-KZ 60/8-175 |
175 |
140 |
120 |
|
PTH-KZ 60/8-195 |
195 |
160 |
140 |
|
PTH-KZ 60/8-215 |
215 |
180 |
160 |
|
PTH-KZ 60/8-235 |
235 |
200 |
180 |
|
PTH-KZ 60/8-255 |
255 |
220 |
200 |
|
PTH-KZ 60/8-275 |
275 |
240 |
220 |
|
PTH-KZ 60/8-295 |
295 |
260 |
240 |
|
PTH-KZ 60/8-315 |
315 |
280 |
260 |
1) při kotevní hloubce 25 mm a 10 mm lepicího tmelu (a2)
2) při kotevní hloubce 25 mm, 20 mm staré omítky (a1) a 10 mm lepicího tmelu (a2)
PŘÍSLUŠENSTVÍ / SOUVISEJÍCÍ PRODUKTY
BRAVOLL® IT PTH
