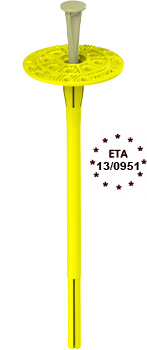

BRAVOLL® PTH-X

POPIS

Zatloukací talířová kotva k mechanickému upevnění tuhých tepelně izolačních desek z polystyrenu (EPS) v kontaktních zateplovacích systémech (ETICS).



VHODNÁ PRO



A B C D
beton

zdivo
z plných
cihel

zdivo
z děrovaných
cihel

lehčený
beton




VÝHODY

  • speciální deformační zóna pro snadnou montáž
  • účinná kotevní hloubka
  • vysoká únosnost
  • příznivá spotřeba kotev
  • nulový prostup tepla kotvou
  • jednoduchá a rychlá montáž
  • flexibilní spojení talíře kotvy se stěrkovým tmelem
  • předmontovaná kotva

TECHNICKÁ DATA

Evropské technické schválení: ETA 13/0951
Technický předpis: ETAG 014
Užitná kategorie dle ETAG 014: A, B, C, D
Průměr talíře: 60 mm
Průměr vrtání: 8 mm
Minimální kotevní hloubka: 35 mm
Maximální kotevní hloubka: 70 mm
Bodový činitel prostupu tepla χ: 0,000 W/K
Únosnost talířku: 1,5 kN
Tuhost talířku: 0,6 kN/mm

TECHNICKÉ PARAMETRY

Kategorie materiálů



Popis

Charakteristická únosnost NRk (kN)

A

Beton C12/15

0,60

A

Beton C16/20 – C50/60

0,75

B

Plné cihly

0,75

B

Vápenopískové cihly

0,75

B

Dutinové tvárnice

0,60

C

Děrované cihly

0,50

C

Děrované cihly dle ÖNORM B6124

0,40

D

Lehčený beton

0,50

Krajová vzdálenost Cmin (mm)

100

Osová vzdálenost Smin (mm)

100

Minimální tloušťka podkladního materiálu h (mm)

100

ROZMĚROVÁ ŘADA

Typ BRAVOLL®

Kód

Celková délka mm

Ks v kartonu

Ks na paletě

PTH-X 115

12228 115 200 8400

PTH-X 135

12077 135

200

7 200

PTH-X 155

12078

155

200

7 200

PTH-X 175

12079

175

100

4 200

PTH-X 195

12080

195

100

4 200

PTH-X 215

12081

215

100

4 200

PTH-X 235

12082

235

100

3 600

VÝBĚR DÉLEK PODLE TLOUŠŤKY IZOLACE A PODKLADU

Typ BRAVOLL®

Kód

Celková délka La (mm)

Max. tloušťka izolace h(mm)  Max. tloušťka izolace hD (mm)  Ks/kt
novostavba1) rekonstrukce2)
Kategorie materiálů: A, B, C, D

PTH-X 115

12228 115 70 50 200

PHT-X 135

12077

135

90 70 200

PHT-X 155

12078 155 110 90 200

PHT-X 175

12079 175 130 110 100

PHT-X 195

12080 195 150 130 100

PHT-X 215

12081 215 170 150 100

PHT-X 235

12082 235 190 170 100
